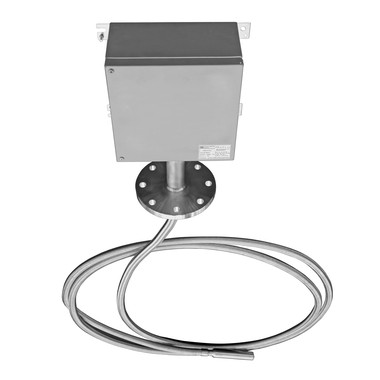

iTHERM TMS31 MultiSens
多点温度计
柔性铠装，直接接触式TC/RTD温度测量解决方案，适用于筒仓和储罐
产品规格参数
测量精度
class 1 acc. to IEC 60584
class 2 acc. to IEC 60584
class Special ASTM E230 and ANSI MC 96.1
IEC60751 Class A
IEC60751 Class AA响应时间
TC
t50 = 1 s
t90 = 2 s
RTD
t50 = 3 s
t90 = 6 s最大过程压力（静压）
at 20 °C: 40 bar (580 psi)
工作温度范围
Type K:
max. 800 °C
(max. 1.472 °F)
Type J:
max. 520 °C
(max. 968 °F)
Pt100 WW:
-200...600 °C
(-328…1.112 °F)
Pt100 iTHERM StrongSens:
-50…500 °C
(-58…932 °F)
Pt100 TF:
-50…400 °C
(-58...752 °F)所需最大插入深度
up to 60.000,00 mm (2.360'')
应用领域
iTHERM MultiSens TMS31多功能多点温度计采用模块化结构设计，在盛放谷物、有机散料的储罐、油罐或燃料罐中进行平均温度检测和密度梯度测量。
设备坚固耐用，内置高精度温度传感器，保证产品存储安全、可靠且经济。标准配置的柔性铠装多点温度计最多可以固定安装20支热电偶（TC）或热电阻（RTD）传感器。
油罐
散料料仓
优势
灵活定制，安装简单，轻松实现过程集成
柔性铠装温度计满足各类料仓或罐体安装条件（进料、排料、存储等）
本安型设备，可以在防爆区中使用
坚固耐用，长使用寿命，可以在所有工况下连续监控
测量原理
热电阻
特点/应用
metric style
imperial style
easy-to-use
suitable for hazardous areas
process connection: flanged
Storage applications
linear sensor distribution
modular design热保护套管
without (not intended to use with thermowell)
铠装芯子/探头
mineral insulated (MI), flexible
热保护套管外径
25 mm
37 mm所需最大插入深度
up to 60.000,00 mm (2.360'')
热保护套管材质
1.4401 (316)
1.4435 (316L)过程连接
flange:
1 1/2" ASME/ANSI B16.5 150
...300
2" ASME/ANSI B16.5 150
...300
3" ASME/ANSI B16.5 150
..300
4"ASME/ANSI B16.5 150
..300
DN40 EN/DIN 1092.1 PN16
...PN40
DN50 EN/DIN 1092.1 PN16
...PN40
DN80 EN/DIN 1092.1 PN16
...PN40
DN100 EN/DIN 1092.1 PN16
...PN40热保护套管末端类型
straight
工作温度范围
Type K:
max. 800 °C
(max. 1.472 °F)
Type J:
max. 520 °C
(max. 968 °F)
Pt100 WW:
-200...600 °C
(-328…1.112 °F)
Pt100 iTHERM StrongSens:
-50…500 °C
(-58…932 °F)
Pt100 TF:
-50…400 °C
(-58...752 °F)最大过程压力（静压）
at 20 °C: 40 bar (580 psi)
测量精度
class 1 acc. to IEC 60584
class 2 acc. to IEC 60584
class Special ASTM E230 and ANSI MC 96.1
IEC60751 Class A
IEC60751 Class AA响应时间
TC
t50 = 1 s
t90 = 2 s
RTD
t50 = 3 s
t90 = 6 s模块化温度变送器
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
防爆认证
ATEX
IECEx
UL
FM
CSA
NEPSI
EAC证书
SIL (transmitter only)
NEPSI
