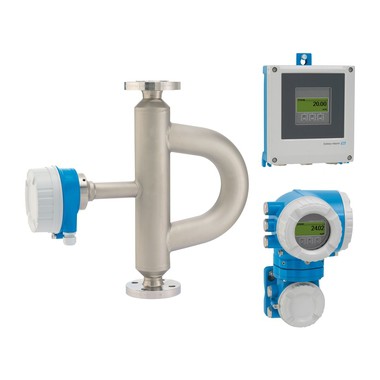

Proline Promass Q 500
科里奥利质量流量计

创新的苛刻工况流量测量专家，搭配最多带4路输入/输出的分体式变送器

产品规格参数

• 最大测量误差

  质量流量（液体）：±0.10 %（标准）、0.05 %（可选）
  体积流量（液体）：±0.10 %
  质量流量（气体）：±0.35 %
  密度（液体）：±0.2 kg/m³

• 测量范围

  0...400 000 kg/h (0...14 697 lb/min)

• 介质温度范围

  标准：–50...+205 °C (–58...+401 °F)
  可选：–196...+150 °C (–321...+302 °F)

• 最大过程压力

  PN 100，Cl. 600，63K

• 接液部件材质

  测量管：1.4404 (316/316L)、不锈钢（适用低温应用）
  连接部件：1.4404 (316/316L)

• 测量原理

  科里奥利质量流量

• 产品标题

  Innovative specialist for challenging applications, as remote version with up to 4 I/Os.
  Secured measuring quality – unmatched accuracy of mass flow, volume flow and density.
  Highest measurement performance for custody transfer, density and under tough process conditions.

• 传感器特点

  Optimized performance for liquids with entrained gas – MFT (Multi-Frequency Technology). Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
  Mass flow: measurement error ±0.05 % (PremiumCal). Density: measurement error ±0.2 kg/m³. High turndown due to low pressure loss/zero point.

• 变送器特点

  Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.
  Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access. Standard cable between sensor and transmitter.

• 公称口径范围

  DN 25...100 (1...4")

• 接液部件材质

  测量管：1.4404 (316/316L)、不锈钢（适用低温应用）
  连接部件：1.4404 (316/316L)

• 测量变量

  质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

• 最大测量误差

  质量流量（液体）：±0.10 %（标准）、0.05 %（可选）
  体积流量（液体）：±0.10 %
  质量流量（气体）：±0.35 %
  密度（液体）：±0.2 kg/m³

• 测量范围

  0...400 000 kg/h (0...14 697 lb/min)

• 最大过程压力

  PN 100，Cl. 600，63K

• 介质温度范围

  标准：–50...+205 °C (–58...+401 °F)
  可选：–196...+150 °C (–321...+302 °F)

• 环境温度范围

  标准：- 4...+60 °C (–4...+140 °F)
  可选：–60...+60 °C (–76...+140 °F)

• 传感器外壳材质

  1.4404 (316L)，最高耐腐蚀性
  传感器接线盒（标准）：铝合金AlSi10Mg涂层
  传感器接线盒（可选）：1.4301 (304)、1.4404 (316L)、1.4409 (CF3M)，类同316L

• 变送器外壳材质

  铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯

• 防护等级

  IP66/67，Type 4X。分体式变送器：IP66/67, Type 4X

• 显示/操作

  四行背光显示，触摸键操作（外部操作）
  通过现场显示单元和调试软件设置

• 输出

  4路输出：
  4...20 mA HART（有源/无源）
  4...20 mA WirelessHART
  4...20 mA（有源/无源）
  脉冲/频率/开关量输出（有源/无源）
  双脉冲输出（有源/无源）
  继电器输出

• 输入

  状态输入
  4...20 mA输入

• 数字通信

  HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

• 电源

  24 VDC
  100...230 VAC
  100...230 VAC / 24 VDC（非危险区）

• 防爆认证

  ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

• 产品安全性

  CE认证、C-tick认证、EAC认证

• 功能安全性

  功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

• 计量认证和证书

  在认证标定装置上执行标定（符合ISO/IEC 17025标准）
  Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
  MI-005非水液体（碳水化合物、低温液体）
  OIML R117（非水液体、液化气、低温液体）
  NTEP（非水液体、液化气、低温液体）

• 船级认证和证书

  LR approval, DNV approval, ABS approval, BV approval, CCS approval

• 压力认证和证书

  PED、CRN、AD 2000

• 材料证书

  3.1材料证书
  NACE MR0175/MR0103，PMI，焊接测试遵循EN ISO、ASME、NORSOK标准

• 卫生型认证和证书

  3-A、EHEDG
