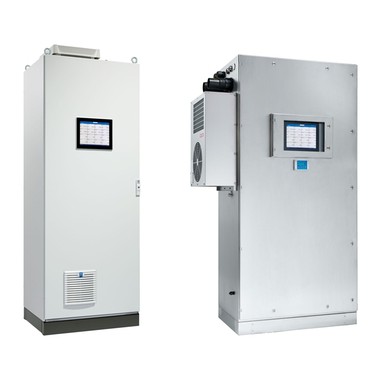

MCS200HW
用于烟气监控的可靠测量技术
产品规格参数
Measured variables
CH4, CO, CO2, Corg, HCl, H2O, NH3, NO, NO2, N2O, O2, SO2
Ambient temperature range
+5 °C ... +50 °C
Process temperature
≤ +550 °C
应用领域
MCS200HW 多组分分析仪系统可用于连续监控工业焚烧设备烟气中的多达 10 种红外测量组分。MCS200HW 采用热提取方式：从气体采样探头到样品池的所有介质接触部件都被加热到高于露点温度，由此可防腐蚀。
内置的氧传感器还可测量氧气。通过选配一体式 GMS811 FIDORi 可以增设 TOC 测量（仅非防爆类型）。内部量程点检查实现快速测量值检查而无需测试气体。网络显示屏和软件中预定义的任务助手令操作非常简单。MCS200HW Ex 在爆炸性环境下还提供了可靠的排放测试。
垃圾焚烧发电站以及混合焚烧设施（例如水泥厂）和发电站中的排放监测
测量硝酸厂中的氮氧化物（NO、NO2、N2O）
概览:
测量多达 10 种红外组分以及 O2 和 TOC
通过射流泵实现无机械部件磨损的气体输送
借助内置校准过滤器进行量程点检查
Web 服务器用于不受平台影响的设备控制
针对 HCl 和 NH3 使用干燥测试气体
适合 ATEX 区 2, IIC T3 gb 的分级
优势
只需一台分析仪即可同时监控多达 12 种气体组分
以任务为导向的便捷操作
无需其他软件即可远程访问
经过认证的漂移监控装置 (QAL3) 无需测试气体，确保高可用性
仅用一个接口完成数据传输
凭借坚固、超压封装的外壳，可在爆炸性环境中使用
测量原理
Interference filter correlation, Gas filter correlation
Measured variables
CH4, CO, CO2, Corg, HCl, H2O, NH3, NO, NO2, N2O, O2, SO2
Performance-tested measurands
CH4, CO, CO2, Corg, HCl, H2O, NH3, NO, NO2, N2O, O2, SO2
Certified measuring ranges
CH4: 0 ... 50 mg/m³ / 0 ... 500 mg/m³
CO: 0 ... 30 mg/m³ / 0 ... 10,000 mg/m³
CO2: 0 ... 25% by vol.
Corg: 0 ... 15 mg/m³ / 0 ... 50 mg/m³ / 0 ... 150 mg/m³ / 0 ... 500 mg/m³
HCl: 0 ... 15 mg/m³ / 0 ... 3,000 mg/m³
H2O: 0 ... 40% by vol.
NH3: 0 ... 7 mg/m³ / 0 ... 500 mg/m³
NO: 0 ... 50 mg/m³ / 0 ... 2,500 mg/m³
NO2: 0 ... 50 mg/m³ / 0 ... 500 mg/m³
N2O: 0 ... 45 mg/m³ / 0 ... 2,000 mg/m³
O2: 0 ... 25% by vol.
SO2: 0 ... 75 mg/m³ / 0 ... 2,500 mg/m³Process temperature
≤ +550 °C
Process pressure
850 hPa ... 1,100 hPa
Ambient temperature range
+5 °C ... +50 °C
Ambient humidity
≤ 90 %
Relative humidity; non-condensingConformities
Approved for plants requiring approval
2000/76/EC (17. BImSchV)
2001/80/EC (13. BImSchV)
27. BImSchV
EN 15267
EN 14181Hazardous area approvals
MCS200HW Ex:
ATEX:
II 3G Ex dc ec ic [ic] mc nC pzc IIC T3 Gc
Analyzer cabinet
II 3G Ex ec IIC T3 Gc
Gas sampling unit
I 2G Ex eb IIC T Gb
Sample gas line
IECEx: on request.Degree of protection
MCS200HW: IP54
MCS200HW Ex: IP65Product safety
CE
