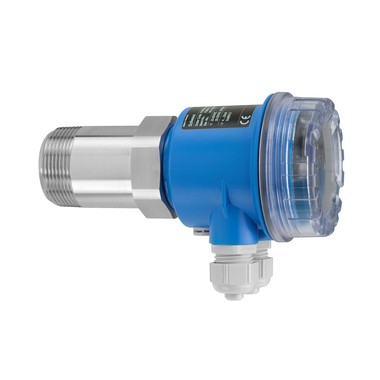

微波料位栅
Soliwave FDR56
颗粒固体的非接触式微波料位栅
产品规格参数
过程温度
非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带HT接头：
最高+450 °C (+842 °F)过程压力（绝压）/最大过压限定值
非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压最小介质密度
固体重量：> 10 g/l
应用领域
Soliwave FDR56微波料位栅适用于非接触式限位检测，可安装在容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计算各种类型的颗粒固体。可与Soliwave FQR56发射器配套使用。
Soliwave微波限位开关适用于非接触式限位检测，可安装容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计数各种类型的颗粒固体或袋状或盒状包装体等。 典型测量的颗粒固体包括：木屑、木粉与面粉，石膏、水泥与石灰，纸张及硬纸片，碎石与沙粒，常见的干粉。
优势
齐平式非接触式安装，可显示信号强度，测量高度可靠
机械部分结构坚固：无磨损；接液部分选用陶瓷传感器隔膜（可选）；使用寿命长；免维护。实现产品生命周期内的成本节约
电子外壳可360°旋转，可在安装后将设备调至最佳位置。
直接连接电源（发射器与接收器可分开或配套使用）
与FQR50/FDR50微波料位栅兼容，现有工艺连接适用，法兰、安装支架和视镜等附件适用
测量原理
微波安全栅
特点/应用
接收器
非接触式限位检测和流量监测
检测、计数和物位测量
物料传输点监测
沉积物和污染检测和分析
安装：
非接触式安装（传输窗口）或前部齐平安装（接触式）特点
最大量程100 m
电源/通信
85...253 VAC
20...60 VDC/ 20...30 VAC环境温度
-40...+70 °C
(-40...+158 °F)过程温度
非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带HT接头：
最高+450 °C (+842 °F)过程压力（绝压）/最大过压限定值
非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压最小介质密度
固体重量：> 10 g/l
主要接液部件
非接触式安装：
非接液部件
在安装范围内：
316Ti或铝；
PTFE或陶瓷过程连接
1-1/2" R、1-1/2" G、1-1/2" NPT
卫生型过程连接
非接触式安装
通信
SPDT继电器
固态继电器
4 ... 20 mA证书和认证
ATEX、CSA C/US、IEC Ex
设计认证
EN10204-3.1
选项
观视玻璃窗
高温接头
高温接头
安装架
FAR50、FAR51、FAR52、FAR53、FAR54、FAR55组件
变送器：FQR56
应用限制
固体重量：< 10 g/l
