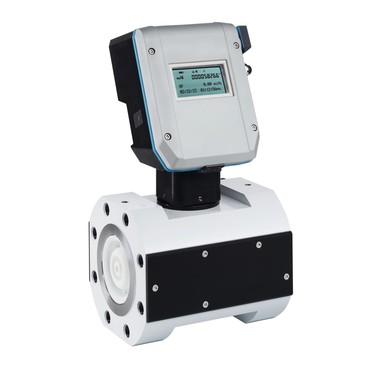

FLOWSIC550
用于天然气配送的高压气体流量计
产品规格参数
测量介质
天然气（干燥、加臭），空气
流量计口径
DN 50 (2") … DN 150 (6")
应用领域
具有更高测量可靠性的先进技术：新款紧凑型超声波气体流量计 FLOWSIC550 确保了高压网络中小体积流量的高精度结算——是对 FLOWSIC500 的理想补充。FLOWSIC550 消除了机械运动部件，运行可靠，保证故障安全且维护成本低，从而显著降低了运行成本。具有过载保护装置，能进行可靠测量，并且可通过智能诊断对其进行监测。FLOWSIC550可轻松集成到现有测量站中。FLOWSIC550 既可以自供电运行，也可以在电力网供电下工作。在中转站和测量站的使用过程中，FLOWSIC550 可保障连续无堵塞的供气。
检测高压网络中的小体积流量
天然气配送网络和天然气输送网络，天然气储存
中转站和网络节点
概览:
诊断和持续性的功能检查
无移动部件，坚固可靠
可实现紧凑型仪表安装
集成式流量计算机
电池或本安电源
低功耗蓝牙 (BLE)
优势
实现较高的测量可靠性并且连续供气安全
易于安装，兼容涡轮气体流量计
集成的流量计算机降低了安装成本
通过 FLOWgateTM（PC 和 App）进行简便的调试和数据读取
几乎免维护，因此运行成本显著降低
在动态负载变化时可靠
可自主运行
测量原理
超声信号传输时间差法
测量值
工作时体积。, 体积流量（操作中）, 气体流速, 标准条
件下的体积(*), 标准条件下的体积流量(*)
(*)附加功能包含内置体积修正测量介质
天然气（干燥、加臭），空气
重复性
≤ 0.1 %
精度
Qmin至Qmax ≤ ±1%；精度等级1；典型误差限值
Qmin至0.1Qmax ≤ ±2%；精度等级1；最大允许误差限值
0.1Qmax至Qmax ≤ ±1%；精度等级1；最大允许误差限值
高压流量校准后：测试压力下±0.2%；其他情况±0.5%气体温度
–40 °C ... +70 °C
运行压力
ANSI300 (ASME B16.5) ≤ 48.7 bar (g); for –40 ... +70°C
ANSI600 (ASME B16.5) ≤ 97.4 bar (g); for –40 ... +70°C
PN40 (EN 1092-1) ≤ 40 bar (g); for –40 ... +70°C
PN63 (EN 1092-1) ≤ 63 bar (g); for –40 ... +70°C流量计口径
DN 50 (2") … DN 150 (6")
一致性
MID: 2014/32/EU
OIML R 137-1&2:2012
EN 12405: 2010 (内置体积修正)
AGA 9, 2022防护等级
IECEx:
Ex ia [ia Ga] T4 IIB Gb
ATEX:
II 2 (1)G Ex ia [ia Ga] T4 IIB Gb
NEC/CEC (US/CA):
Class I Division 1, Groups C, D T4 Ex ia [ia Ga] IIB T4 Gb
Class I, Zone 1 AEx ia [ia Ga] IIB T4 Gb数字输出
2x 脉冲与状态（高频脉冲 fmax = 2kHz，低频脉冲 fmax = 10 Hz）
2x RS485，外部供电
编码器
高频脉冲 + 故障信号，电气隔离（fmax = 2 kHz）
编码器 + 低频脉冲，电气隔离（fmax = 100 Hz）
编码器 + 高频脉冲，非电气隔离（fmax = 2 kHz）
2x脉冲，高频与低频，电气隔离（fmax = 2 kHz / 100 Hz）接口协议
Modbus RTU
Modbus ASCII
