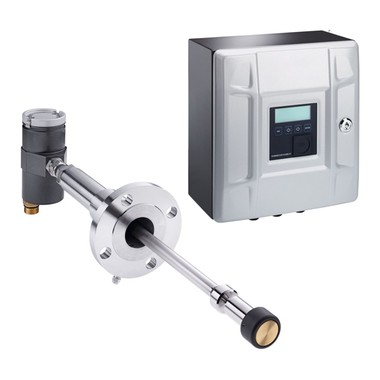

产品规格参数
测量值
质量流量、标况体积流量、工况体积流量、分子量、气体体积和质量、
气体速度、气体温度、声速、热值测量范围
0,03 m/s ... 120 m/s (0.1 ft/s ... 394 ft/s)
符合性
爆炸性环境:2014/34/EUIEC 60079，GB3836
电磁兼容性:2014/30/EU
RoHS: 2011/65/EU
PED: 2014/68/EU
应用领域
用于废气燃烧器或燃烧过程的准确、坚固且可靠的气体流量计：我们的流量测量装置基于用超声波测量气体流量。高分辨率测量和创新的传感器设计旨在有效地应用于炼油厂、天然气加工或海陆石油和天然气输送系统。气体流量传感器的应用范围涵盖了几个重要任务：排放控制和监控、气体泄漏检测、蒸汽流量测量、气体损失监控、火炬气燃烧过程中的蒸汽注入监控以及流程优化和状态监控。气体流量计的测量值包括气体速度、气体体积和质量、质量流量、分子量、体积流量和声速。此外，FLOWSIC100 Flare-XT 专为应对当今和未来的挑战而设计：利用智能设备监控功能亦可实现预见性维护。
用于石油生产中天然气和伴生气体生产与处理的火炬气测量
化学、石化厂和炼油厂设备中的火炬气测量
低至 –196 °C 的 LNG 液相蒸发损失测量
概览:
即使针对高气体流速和不断变化的气体组分也能可靠测量
直接计算质量流量，无需额外的气体分析仪
用于调试、运行和诊断的直观的 FLOWgateTM 软件
通过对应用进行个性化评估，实现量身定制的测量性能
优势
考虑火炬气测量的各种标准和指令
更大系统吞吐量
兼容当前和未来通信架构
根据需求进行独立维护，并在需要时提供支持
易于更换现有测量系统，提供合适的改装或升级解决方案
测量原理
超声信号传输时间差法
测量值
质量流量、标况体积流量、工况体积流量、分子量、气体体积和质量、
气体速度、气体温度、声速、热值测量范围
0,03 m/s ... 120 m/s (0.1 ft/s ... 394 ft/s)
测量不确定度
体积流量 a.c.; 1%... 5%
与超声波技术的测量值有关(≥0.3 m/s至测量范围终值的范围内)
0.5%... 1.5%,带管段和流量校准
与超声波技术的测量值有关(≥1 m/s至校准范围终值的范围内)
质量流量; 2 % ... 5.5 %
与超声波技术的测量值有关(≥0.3 m/s至测量范围终值的范围内)
1.5% ... 2%,带管段和流量校准
与超声波技术的测量值有关(≥ 1 m/s 至校准范围终值的范围内)气体温度
-196 °C ... +280 °C
(-320 °F ... +536 °F)运行压力
CL150 设备法兰: 20 bar(g)
PN25 设备法兰(可选): 20 bar(g)
CL300 设备法兰(可选): 20 bar(g)
取决于温度。管道公称通径
单声道测量 4 ″ ... 86 ″
双声道测量 12 ″ ... 86 ″
经要求可提供其他公称管径符合性
爆炸性环境:2014/34/EUIEC 60079，GB3836
电磁兼容性:2014/30/EU
RoHS: 2011/65/EU
PED: 2014/68/EU防爆认证
Interface Unit
IECEx:
Zone 1: Ex db eb ia IIC T4 Gb
Zone 1: Ex db ia IIC T4 Gb
Zone 2: EX ec ia IIC T4 Gc
ATEX:
Zone 1: II 2G Ex db eb ia IIC T4 Gb
Zone 1: II 2G Ex db ia IIC T4 Gb
Zone 2: II 3G Ex ec ia IIC T4 Gc
NEC/CEC (US/CA):
Class I, Zone 1, AEx d ia IIC T4 Gb
Class I, Division 1, Groups B, C, D, T4
Class I, Zone 2, AEx ec ia IIC T4 Gc
Class I, Division 2, Group A, B, C and D, T4
Sensors
F1F-S/P/R:
IECEx:
Zone 1: Ex db [ia Ga] IIC T6...T4 Ga/Gb
ATEX:
Zone 1: II 1/2 G Ex db [ia Ga] IIC T6...T4 Ga/Gb
NEC/CEC (US/CA):
Class I, Division 1, Groups B, C, D, T6…T4
Class I, Zone 0/1, AEx db [ia Ga] IIB+H2 T6…T4 Ga/Gb
F1F-M:
IECEx:
Zone 1: Ex db [ia Ga] IIB T4 Ga/Gb
ATEX:
Zone 1: II 1/2 G Ex db [ia Ga] IIB T4 Ga/Gb
NEC/CEC (US/CA):
Class I, Division 1, Groups C, D, T4
Class I, Zone 0/1, AEx db [ia Ga] IIB T4 Ga/Gb
F1F-H:
IECEx:
Zone 1: Ex db IIC T6...T4 Gb
ATEX:
Zone 1: II 2 G Ex db IIC T6...T4 Gb
NEC/CEC (US/CA):
Class I, Division 1, Groups B, C, D, T6…T4
Class I, Zone 1, AEx db IIB+H2 T6…T4 Gb模拟输出
使用 I/O 模块(可选)时最多6个输出
16位:4 mA ... 20 mA;7 V DC ... 30 V DC
符合 NAMUR NE43,无源,电绝缘,
极性反接保护数字输出端
开关量输出:
使用I/O 模块(可选)时最多6个输出,电隔离
最大电流: 70 mA
最大开关频率: 50 Hz
最大输入电压: 30 V DC
最大输出饱和电压: 0.5 V DC
可切换 Namur/集电极开路,极性反接保护
数字输出/频率输出:
使用 I/O 模块(可选)时最多12个数字输出端;电隔离
最大电流: 50 mA
最大开关频率: 10 kHz
最大输入电压: 30 V DC
最大输出饱和电压: 1.8 V DC
可切换 Namur/集电极开路，极性反接保护串行接口
HART
MODBUS
FOUNDATION FIELDBUS
